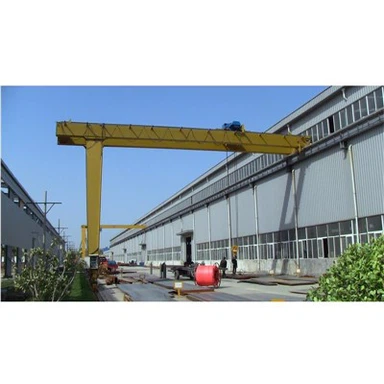

Giàn bán Grua



Cần cẩu bán giàn có thể được chia thành ba loại, cần trục bán giàn dầm đơn, cần trục bán giàn kiểu dầm đôi và cần trục bán giàn kiểu hộp dầm đôi. Loại cầu trục này bao gồm khung giàn, dầm chính, chân (hai bộ), bệ trượt, cơ cấu nâng, cơ cấu di chuyển và hộp điện. Được sử dụng rộng rãi trong nhà xưởng, nhà kho, bến cảng, nhà máy thủy điện và một số nơi ngoài trời khác. Loại cần cẩu này được trang bị tời loại CD1, loại MD1 và loại MD1. Sức nâng của nó là 5-75 tấn, khẩu độ là 18-35 mét và nhiệt độ làm việc là -20--+40 độ. Tầng lớp lao động của nó là A5, A6 và A7. Cần cẩu bán cổng có hai phương pháp điều khiển, điều khiển không dây và điều khiển cabin.



2. Thông số:



Nâng tạ	t	5t					10t
Khoảng(S)	m	18	22	26	30	35	18	22	26	30	35
Nâng tạ	m	10	10	12	12	12	10	10	10	12	12
Tốc độ nâng	m/phút	12.5					8.5
tốc độ xe đẩy	m/phút	37.2					43.8
tốc độ xe đẩy	m/phút	37.7			40.1		37.7		40.1
Công suất lắp đặt	KW	31.8	31.8	31.8	40.8	40.8	36.5	36.5	45.5	45.5	45.5
áp suất bánh xe tối đa	KN	217	230	243	266	289	225	228	245	290	310
Tuyến đường được đề xuất cho xe đẩy		P43					P43
Kích thước chính	Mm	18	22	26	30	35	18	22	26	30	35
Chiều cao tổng thể của cần cẩu	H4	13374	14474	13524	15606	15698	14580	14580	14580	16590	16590
Chân bánh xe lớn	W	7000	7000	8500	8500	8500	8000	8000	8500	9500	9500
Chiều rộng tổng thể của cần cẩu	B	8554	8554	13050	13050	13050	9554	9554	10350	11350	11350
đúc hẫng bên trái	L1	6500	6500	6500	9000	9000	6500	6500	7500	9000	9000
đúc hẫng bên phải	L2	6500	6500	6500	9000	9000	6500	6500	7500	9000	9000
Móc giới hạn bên trái	S1	5000	5000	5000	7500	7500	5000	5000	6000	7500	7500
Móc giới hạn bên phải	S2	5000	5000	5000	7500	7500	5000	5000	6000	7500	7500
Máy đo xe đẩy	K	1400					2000



3. Đặc điểm của giàn bán grua



1. Cấu trúc nhỏ gọn, độ cứng tốt



2. Hiệu suất thuận lợi,



3. Khởi động và dừng êm ái,



4. Đi lại an toàn và đáng tin cậy, khả năng chịu tải mạnh mẽ



5. Tiếng ồn thấp, không gây ô nhiễm



6. Lắp đặt và vận hành linh hoạt, bảo trì thuận tiện,



7. Tiết kiệm điện



8. Khả năng trao đổi tuyệt vời của các bộ phận và linh kiện.



9. Đầu tư ít hơn



4. Môi trường áp dụng:



giàn bán grua được sử dụng để vận chuyển vật liệu trong các nhịp cố định như nhà máy, trạm điện, nhà kho, bãi chứa hàng,.., lắp đặt và bảo trì thiết bị, Nó thường được sử dụng trong các nhà máy, hầm mỏ, xưởng xí nghiệp, nhà kho, v.v. để tải thông thường và bốc dỡ, nâng hạ và vận chuyển các nhịp cố định trong nhà hoặc ngoài trời. Nhiệt độ môi trường làm việc là -20-40 độ . Không thích hợp để nâng hàng nguy hiểm dễ cháy, nổ hoặc kim loại lỏng ở nhiệt độ cao.

5. Bộ phận đeo:

6. Vận chuyển:

7. Cách vận hành?

8. Lời khuyên về tiêu chuẩn bảo dưỡng móc:



(1) Tháo rời và kiểm tra các móc, trục, dầm, ròng rọc và vòng bi, đồng thời làm sạch và bôi trơn chúng. Các móc, dầm, trục ròng rọc không được phép có vết nứt. Phần ren không được lỏng lẻo và vòng bi ở tình trạng tốt. Những chỗ có vết dao hoặc vết nứt cần được thay thế;

(2) kiểm tra tình trạng hao mòn của phần nguy hiểm, nếu độ mòn của phần nguy hiểm vượt quá 10% chiều cao ban đầu thì phải thay thế;

(3) Đối với việc kiểm tra móc, sau khi đại tu, móc phải được thử và kiểm tra, treo trong 10 phút ở mức 1,25 lần tải định mức và độ hở đàn hồi của móc không được vượt quá 0,25% về kích thước của mối nối. Không được có biến dạng và vết nứt vĩnh viễn sau khi dỡ hàng;

(4) Móc đĩa đã được sửa chữa. Sau khi móc tấm được tán đinh, khoảng cách giữa tấm và tấm không được lớn hơn 0.3mm.
