Du lịch trên cao bằng điện

di chuyển bằng điện 10t trên cao

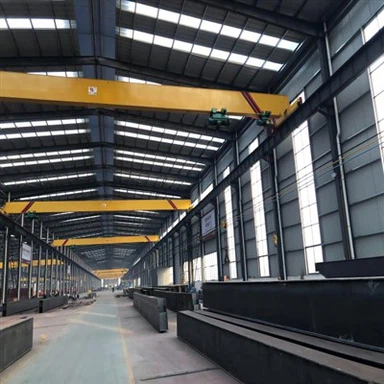

Di chuyển bằng điện trên cao 10t bao gồm dầm, tời điện, cơ cấu di chuyển dài, cabin hoặc bộ điều khiển bằng tay và hệ thống điều khiển điện. Palăng điện có thể di chuyển theo chiều ngang trên đường ray được lắp dưới dầm. Di chuyển bằng điện 10 tấn trên cao này có nhiều đặc tính cấu trúc nhẹ, dễ lắp đặt và bảo trì, thường được sử dụng cho các ứng dụng sản xuất hoặc bảo trì, trong đó hiệu quả hoặc thời gian ngừng hoạt động là những yếu tố quan trọng , ví dụ như nhà máy, nhà kho hoặc kho nguyên vật liệu. Dầm sử dụng toàn bộ loại không hàn, cấu trúc nào hợp lý và đáng tin cậy hơn.



Sức nâng là 1~16 tấn, nhịp áp dụng là 7,5m-22.5m, nhiệt độ làm việc là -25 độ ~+40 độ và độ ẩm Nhỏ hơn hoặc bằng 84%. Nó hoạt động trong môi trường không có lửa, nổ và môi trường ăn mòn, và không được phép nâng các vật phẩm kim loại lỏng, độc hại, dễ cháy và nổ.


Có ba chế độ điều khiển điện theo các hình thức vận hành khác nhau, một là điều khiển trên mặt đất bằng hộp nút cáp treo trên tời điện; hai là điều khiển trên mặt đất bằng bộ điều khiển từ xa thông qua thiết bị thu sóng không dây nối với tời điện; sau này là hoạt động trong cabin ở bên cầu.


Hai loại người điều khiển đầu tiên đi bộ cùng xe và tốc độ chạy của khung cầu không thể nhanh lắm, thường không quá 45m/phút, 20 m/phút, trong khi cabin của người điều khiển có thể làm cho khung cầu chạy nhanh hơn, 45 m/phút.




Nguồn điện di chuyển trên cao 10t được cung cấp bởi đường thép góc hoặc xe đẩy ở một bên của nhà máy, trong khi tời điện được cấp điện bằng dây cáp. Palăng điện và toàn bộ cần trục được trang bị các thiết bị an toàn, như bộ giới hạn trọng lượng nâng, công tắc giới hạn nâng, công tắc giới hạn cuối, công tắc giới hạn cháy, v.v.

Sản phẩm này chủ yếu được sử dụng trong sản xuất máy móc, lắp ráp máy móc và kho bãi, v.v. Đặc điểm cấu trúc của nó như sau:


Trọng lượng nâng (t)	1				2				3				5				10				16				20
Khoảng cách (m)	7.5	10	15	18	8	13	18	27	7.5	12	18	23	8	12	15	18	8	12	15	20	12	19	25	28	10	16	19	26
Tốc độ làm việc (m/phút)	Sân 20								Sân 30								Đất 20		Đất 30		Sân 20				Sân 20
Model tời điện	Mẫu CD1								Mô hình MD1								Mẫu CD1		Mô hình MD1		Mẫu CD1		Mô hình MD1		Mẫu CD1		Mô hình MD1
Tốc độ nâng (m / phút)	8								8/0.8								7		7/0.7		3.5		3.5/0.35		3.5		3.5/0.35
Chiều cao nâng (m)	6,9,12,18,24,30 hoặc Tùy chỉnh
Giai cấp công nhân	A3,A4
Dòng điện	AC ba pha 380V 50Hz hoặc Tùy chỉnh



Phần kết cấu kim loại:


Dầm chính thường được hàn bằng các tấm thép để tạo thành dầm mạng chắc chắn hình hộp. Dầm cũng được hàn thành hình hộp bằng các tấm thép. Để thuận tiện cho việc lưu trữ và vận chuyển, dầm chính và dầm được kết nối bằng bu lông cường độ cao.


Palăng điện:


Palăng điện có thể nâng vật nặng và di chuyển dọc theo dầm chính ở mặt bích dưới của dầm chữ I dưới dầm chính. Các giống chính là CD1 và MD1.


Đối với loại CD1 tốc độ nâng là 8m/phút (khi sức nâng là 10 tấn thì tốc độ nâng là 7m/phút);


Loại MD1 là loại Palăng hai tốc độ, tốc độ nâng là 8 m/phút và 0,8 m/phút (khi sức nâng là 10 tấn thì tốc độ nâng là 7 m/ phút và 0,72 m/phút).


Chiều cao nâng tiêu chuẩn là 6m, 9m, 12m, 18m, 24m, 30m, v.v. Có hai loại vận tốc chạy dọc theo dầm chính: 30m/phút và 20m/phút, thông thường là 20m/phút.


Cơ chế hoạt động:


Sản phẩm này sử dụng hình thức truyền động riêng biệt, được hoàn thiện bởi động cơ không đồng bộ phanh hình nón và thiết bị giảm tốc sử dụng hộp số giảm tốc "một mở, một đóng".


Thiết bị điện


Động cơ chạy của sản phẩm của chúng tôi là động cơ không đồng bộ phanh hình nón. Palăng điện và toàn bộ máy được trang bị các thiết bị an toàn như: công tắc giới hạn nâng, công tắc giới hạn cuối xe đẩy, v.v.





Cài đặt


1. Tại địa điểm sử dụng, lắp đặt thiết bị dẫn động của cơ cấu vận hành di chuyển trên không bằng điện 10t trên dầm cuối.

2. Nối dầm chính và dầm cuối bằng bu lông. Bu lông là loại bu lông có độ bền cao, hiệu suất của nó có thể đảm bảo cường độ kết nối của dầm chính và dầm cuối. Khi siết chặt các bu lông nên siết chặt chúng theo đường chéo đối xứng lên xuống, trái phải. Sau khi lắp ráp dầm chính và dầm cuối, chúng có thể được kiểm tra theo các yêu cầu kỹ thuật liên quan của tiêu chuẩn JB/T{2}}. Bề mặt kết nối của dầm chính phải được làm sạch các gờ trước khi lắp ráp.


3. Lắp ráp công tắc và hộp công tắc hình thành thiết bị đầu cuối di chuyển trên cao điện 10t và các thiết bị điện khác trên dầm cuối, kết nối các bộ phận điện có liên quan và gỡ lỗi hai động cơ đang chạy để làm cho chúng quay cùng hướng.

4. Palăng điện có thể được lắp đặt sẵn trên dầm chính và được lắp đặt trên đường ray cùng với cần trục hoặc có thể được lắp đặt riêng biệt.


5. Phòng điều khiển phải được lắp đặt để có tải điện 10 tấn di chuyển trên cao sau khi cần trục được lắp đặt trên đường ray.

6. Tham khảo bản vẽ để lắp đặt thiết bị đường dây xe đẩy điện.


7. Lắp đặt, đấu nối các đường dây điều khiển theo sơ đồ lắp đặt điện và đi dây. Sau khi lắp đặt phải đảm bảo hướng di chuyển của dòng điện 10t trên cao phù hợp với hướng được chỉ định bởi các nút trong phòng điều khiển.



Những đặc điểm chính:



Di chuyển bằng điện trên cao 1.10t có cấu trúc hợp lý và độ cứng chắc.

Di chuyển bằng điện 2.10t trên cao là loại máy nâng hạng nhẹ và cỡ nhỏ có trọng lượng nâng 1t-20t.

3. Toàn bộ máy được sử dụng cùng với tời kéo dây điện loại CD, loại MD.

Di chuyển bằng điện 4.10t trên cao được sử dụng rộng rãi trong các nhà máy, nhà kho, kho vật tư để nâng hàng hóa.





Các biện pháp phòng ngừa


Nghiêm cấm chở người trên xe điện 10 tấn di chuyển trên cao (kể cả tời), nghiêm cấm đứng dưới vật nặng;

Các mối nối nêm cho dây cáp thép có tải trọng 10 tấn di chuyển trên không (kể cả tời) phải phù hợp với các quy định liên quan của GB5973-86.

Theo quy định, chiều dài còn lại của đầu dây cáp là 200mm, lắp hai kẹp dây để cố định mối nối nêm.


Dây thép được đóng và khóa, nghiêm cấm lắp đặt, bảo trì và vận hành thiết bị mà không có giấy phép;


Sau khi sử dụng dây điện 10 tấn di chuyển trên cao (bao gồm cả quả bầu), chiều cao của móc so với mặt đất Lớn hơn hoặc bằng 2 mét;

Người dùng phải đổ đầy dầu vào bộ giảm tốc trước khi thử nghiệm và khởi động nó.
